로드 및 피스톤 씰은 유압 및 공압 시스템의 중요한 구성 요소로서 유체 누출을 방지하고 시스템 효율성을 유지하는 데 중요한 역할을 합니다. 로드 및 피스톤 씰의 선도적인 공급업체로서 당사는 이러한 구성 요소의 중요성과 해당 구성 요소의 고장이 시스템 성능에 미치는 영향을 이해하고 있습니다. 이 블로그에서는 로드 및 피스톤 씰의 일반적인 고장 모드, 원인, 방지 방법을 살펴보겠습니다.
1. 마모 및 마모
마모와 마모는 로드 및 피스톤 씰의 가장 일반적인 고장 모드 중 하나입니다. 시간이 지남에 따라 씰과 로드 또는 피스톤 사이의 지속적인 미끄러짐 운동과 오염물질의 존재로 인해 씰 재질이 마모될 수 있습니다. 이러한 마모로 인해 밀봉 효과가 감소하고 누출이 증가하며 궁극적으로 시스템 고장이 발생할 수 있습니다.
원인
- 오염물질: 먼지, 모래, 금속 부스러기 등의 입자가 시스템에 유입되어 연마재 역할을 하여 씰 마모를 가속화할 수 있습니다. 예를 들어 먼지가 많은 환경에서 작동하는 건설 장비의 경우 먼지 오염 물질로 인해 씰이 마모될 위험이 상당히 높습니다.
- 표면 마감 불량: 로드와 피스톤 표면이 거칠거나 손상되면 씰에 과도한 마찰과 마모가 발생할 수 있습니다. 로드의 표면 마감이 지정된 요구 사항을 충족하지 않으면 조기 밀봉 실패가 발생할 수 있습니다.
- 높은 압력과 속도: 높은 압력과 속도로 시스템을 작동하면 씰에 가해지는 응력이 증가하여 씰이 더 빨리 마모됩니다. 고압 유압 시스템에서는 씰에 더 큰 힘이 가해지며 이로 인해 마모가 가속화될 수 있습니다.
방지
- 여과법: 유체의 오염물질을 제거하기 위해 효과적인 여과 시스템을 설치합니다. 고품질 필터는 입자가 씰에 도달하기 전에 입자를 잡아내 마모 위험을 줄일 수 있습니다.
- 적절한 표면 마감: 로드와 피스톤 표면이 씰 제조업체의 사양을 충족하는 매끄러운 마감 처리되어 있는지 확인하십시오. 손상된 표면을 정기적으로 검사하고 수리하십시오.
- 시스템 매개변수 최적화: 권장 압력 및 속도 제한 내에서 시스템을 작동하십시오. 필요한 경우 시스템 설계를 수정하여 씰에 가해지는 응력을 줄이십시오.
2. 화학적 공격
씰 재료가 시스템에 존재하는 유체 또는 기타 물질과 반응할 때 화학적 공격이 발생합니다. 이러한 반응으로 인해 씰이 부풀어오르거나, 단단해지거나, 갈라지거나, 탄력성이 상실되어 씰링이 실패할 수 있습니다.
원인
- 호환되지 않는 유체: 씰 재질과 호환되지 않는 유체를 사용하면 화학적 공격을 초래할 수 있습니다. 예를 들어, 일부 탄성 씰은 인산염-에스테르 기반 유체와 같은 특정 유형의 유압 유체와 호환되지 않을 수 있습니다.
- 첨가제 및 오염물질: 유체의 일부 첨가제나 시스템에 유입된 오염 물질은 씰 재료와 화학적으로 반응할 수 있습니다. 예를 들어, 시스템에 사용되는 특정 세척제는 씰을 공격할 수 있습니다.
방지
- 재료 선택: 시스템에 사용되는 유체 및 첨가제와 호환되는 씰 재료를 선택하십시오. 씰 제조업체의 호환성 차트를 참조하여 올바른 선택을 확인하십시오.
- 유체 샘플링 및 분석: 정기적으로 유체를 샘플링하고 분석하여 화학적 조성의 변화를 감지합니다. 오염물질이 발견되면 적절한 조치를 취하여 제거하십시오.
3. 압출
압출은 씰 재료가 고압 하에서 로드 또는 피스톤과 하우징 사이의 틈새로 강제로 들어가는 공정입니다. 이로 인해 씰이 변형되거나 파열되어 누출이 발생할 수 있습니다.
원인
- 고압: 시스템의 높은 압력은 특히 간극이 너무 큰 경우 씰 재료를 간극 안으로 밀어 넣을 수 있습니다. 예를 들어, 고압 유압 실린더의 경우 피스톤과 실린더 벽 사이의 간격이 적절하게 제어되지 않으면 씰이 돌출될 위험이 있습니다.
- 큰 여유 공간: 로드나 피스톤과 하우징 사이의 간격이 너무 크면 씰 재료가 돌출될 수 있는 공간이 더 많아집니다. 이는 제조 공차 또는 시간 경과에 따른 마모로 인해 발생할 수 있습니다.
- 소프트 씰 재질: 사용 조건에 비해 너무 부드러운 씰 재질을 사용하면 압출 위험이 높아질 수 있습니다. 부드러운 재료는 고압에서 변형될 가능성이 더 높습니다.
방지
- 적절한 여유 공간 설계: 로드 또는 피스톤과 하우징 사이의 간격이 권장 범위 내에 있는지 확인하십시오. 이를 위해서는 제조 과정에서 정밀한 가공과 품질 관리가 필요할 수 있습니다.
- 백업 링: 백업링을 설치하여 돌출을 방지합니다. 백업 링은 일반적으로 단단한 재료로 만들어지며 씰 근처에 배치되어 지지력을 제공하고 씰 재료가 틈새로 돌출되는 것을 방지합니다.
- 적절한 씰 재료 선택: 사용압력에 대해 충분한 경도와 압출저항성을 갖춘 씰재를 선택하십시오.
4. 열분해
씰 재료가 장기간 고온에 노출되면 열적 저하가 발생합니다. 이로 인해 재료의 탄성, 경도 등 물리적 특성이 손실되어 밀봉이 실패할 수 있습니다.
원인
- 고온 환경: 산업용 오븐이나 열원 근처 등 고온 환경에서 시스템을 작동하면 씰에 과도한 열이 가해질 수 있습니다.
- 마찰과 열 발생: 씰과 로드 또는 피스톤 사이의 마찰로 인해 특히 고속에서 열이 발생할 수 있습니다. 열이 효과적으로 방출되지 않으면 씰이 과열될 수 있습니다.
방지
- 내열성 씰 재료: 고온에 견딜 수 있는 씰 재질을 선택하십시오. FKM(플루오로카본 엘라스토머)과 같은 재료는 내열성이 뛰어납니다.
- 냉각 시스템: 시스템에서 과도한 열을 제거하기 위해 열교환기나 팬과 같은 냉각 시스템을 설치합니다. 이는 씰 온도를 허용 가능한 범위 내로 유지하는 데 도움이 될 수 있습니다.
- 마찰 감소: 씰과 로드 또는 피스톤 사이의 마찰을 줄이기 위해 윤활제를 사용합니다. 적절한 윤활은 또한 열을 발산하는 데 도움이 될 수 있습니다.
5. 설치 손상
조립 과정에서 설치 손상이 발생하여 조기 밀봉 실패로 이어질 수 있습니다. 여기에는 씰의 절단, 찢어짐 또는 정렬 불량이 포함될 수 있습니다.
원인
- 부적절한 설치 도구: 날카롭거나 거친 도구 등 잘못된 설치 도구를 사용할 경우 씰이 손상될 수 있습니다. 예를 들어, 씰을 설치하기 위해 드라이버를 사용하면 씰 재료가 절단되거나 찢어질 수 있습니다.
- 잘못된 설치 기술: 올바른 설치 절차를 따르지 않으면 씰이 잘못 정렬되거나 손상될 수 있습니다. 예를 들어, 씰이 홈에 제대로 안착되지 않으면 효과적인 씰을 제공하지 못할 수 있습니다.
방지
- 적절한 설치 도구 사용: 씰을 손상시키지 않고 취급할 수 있도록 설계된 특수 설치 도구를 사용하십시오. 이러한 도구는 일반적으로 부드러운 재료로 만들어지며 부드럽게 설치할 수 있도록 적절한 모양을 가지고 있습니다.
- 설치 지침을 따르십시오.: 씰 제조업체가 제공한 설치 지침을 주의 깊게 따르십시오. 여기에는 씰 윤활, 올바르게 정렬, 설치 중 적절한 힘 사용 등의 단계가 포함될 수 있습니다.
우리의 제품 제공

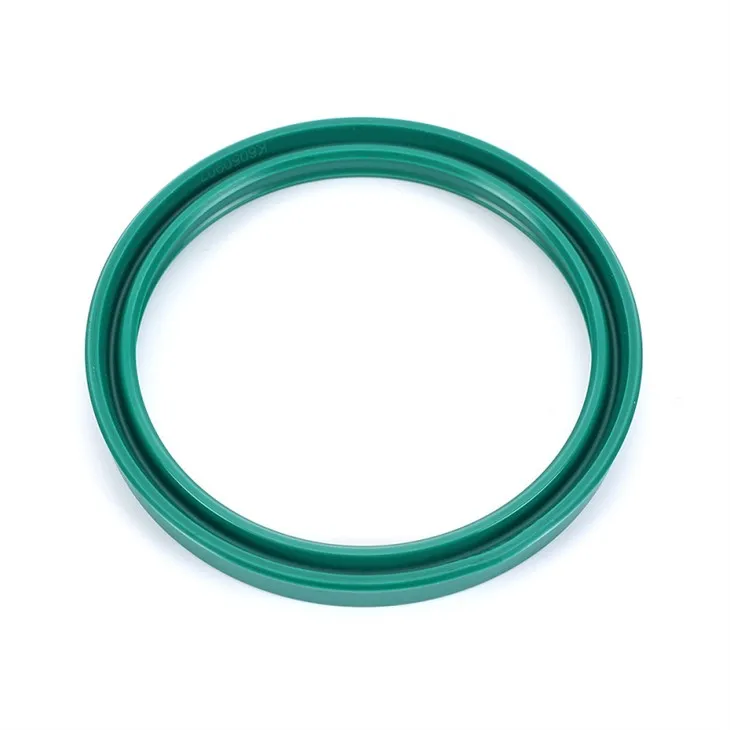

로드 및 피스톤 씰의 선도적인 공급업체로서 당사는 고객의 다양한 요구 사항을 충족하도록 설계된 광범위한 고품질 씰을 제공합니다. 우리의 제품은 다음과 같습니다유압 로드 스텝 씰,유압 로드 버퍼 씰, 그리고유압 로드 씰. 이 씰은 최고 품질의 재료로 만들어지며 엄격한 품질 표준에 따라 제조되어 최적의 성능과 신뢰성을 보장합니다.
조달 문의
귀하의 유압 또는 공압 시스템을 위한 신뢰할 수 있는 로드 및 피스톤 씰을 찾고 계시다면 당사에 연락하여 자세한 정보를 확인하고 귀하의 특정 요구 사항에 대해 논의하시기 바랍니다. 우리의 전문가 팀은 귀하의 프로젝트 성공을 보장하기 위해 최고의 솔루션과 지원을 제공할 준비가 되어 있습니다.
참고자료
- John O. Carlson의 "밀봉 기술 핸드북"
- Fred E. Shearer의 "유압 및 공압 시스템: 설계 및 응용"
